04:2022: Adapter für Kabelprüfung

Adapter für Kabelprüfung

Die Adapter zur Kabelprüfung dienen am Stecker als galvanischer Zugriff zum Leiter zur Kabelfehlerortung, zur Kabelprüfung, zum Phasenvergleich usw.

Der 400TR ist für folgende Garnituren bestimmt:

- T-Stecker 400TE

- T-Stecker 400TB/G

- T-Stecker 440TB/G

- Koppelstecker 440PB/G

- T-Stecker 430TB/G

- Koppelstecker 300PB/G

Der 800TR ist für folgende Garnituren bestimmt:

- T-Stecker 480TB/G,

- T Stecker 484TB/G

- T Stecker 489TB/G

- Koppelstecker 800PB/G, 804PB/G

- Koppelstecker 809PB/G

04:2020: Schaltfeldoption für Aussenanwendungen

Schaltfeldoption für Aussenanwendungen

Ormazabal hat eine neue Schaltfeldoption für Aussenanwendungen entwickelt. Die Schaltfelder der Produktfamilien CGMcosmos, CGM.3 und CGM.800 können jetzt mit einem Gehäuse für die Aussenaufstellung ausgestattet werden.

Das Design der Schaltfelder gewährleistet deren ordnungsgemäßen Betrieb und Haltbarkeit nicht nur unter normalen Betriebsbedingungen im Freien nach IEC 62271-1, sondern auch in korrosiven Umgebungen (Klasse HCR, High-Corrosion-Resistance) bzw. in Bereichen mit hoher Sonneneinstrahlung.

Ormazabal bietet verschiedenen Konfigurationsmöglichkeiten mit 2-, 3- und 4-feldigen Blockschaltanlagen, die sich an die Erfordernisse unserer Kunden anpassen.

Es gibt ebenfalls zwei Optionen für die Druckentlastung: Druckentlastung in den Kabelschacht und Druckentlastung nach oben, beide mit Störlichtbogenqualifikation bis IAC AFLR 25 kA 1 s nach IEC 62271‑200.

05:2019: CGM.800 Schaltanlagen mit 800A Sammelschienen

02:2018: Schutz-, Mess- und Steuereinheit ekorRPA

CGM.800 Schaltanlagen

CGM.800 einfache Sammelschiene
Die neue Mittelspannungsschaltanlage CGM.800 Serie dient als Verbindung zwischen der Verteilebene von 630A und 1250A. Dort wo erhöhte Ströme und Kurzschlüsse fliessen können.
Spannungen bis 36 kV
Ir: 800A
Ik: 25kA (1-3s)

verfügbare Schaltfelder: Kabelschaltfeld L, Sicherungsschaltfeld P, Leistungsschalter V

Multifunktionelle Schutz-, Mess- und Steuereinheit ekorRPA

ekorRPA
Die multifunktionelle Schutz-, Mess- und Steuereinheit ekorRPA bietet Hardwareoptionen und skalierbare Funktionsebenen zur perfekten Anpassung an die jeweiligen Schutzanforderungen. Ebenso kann die wirksamste Lösung für Mittelspannungsanwendungen gewählt werden.

Alle diese Merkmale erfüllen die gegenwärtigen und zukünftigen Anforderungen des Verteilnetzes.

Um diese Anforderungen zu erfüllen, wurde ekorRPA gemäß den internationalen Normen sowie den Empfehlungen und Anforderungen der Netzcodes konzipiert.

05:2017: Sicherungshalter 24SH-10

Sicherungshalter Paar aus Aluminium für 3 MS Sicherungen. Zur Befestigung an der Wand.

1 Paar für drei Sicherungen

11.2016: Transformatoren für Verteilnetze bis 36kV und 5MVA

Ormazabal fertigt eine umfassende Palette von Transformatoren mit dielektrischer Isolierflüssigkeit. Die Transformatoren sind mit einer Leistung von 25 kVA bis 5000 kVA bei einer Betriebsspannung bis 36 kV verfügbar. Die Produktefamilie umfasst:

Netz Transformatoren
verlustarme Verteiltransformatoren
Transformatoren «Eco-Design»
Baustellen Transformatoren

NISV Transformatoren mit 8 NS Polen
Regulier Transformatoren

06.2016: Prüfsicherungen für Mittelspannungs-Sicherungslasttrennschalter

Die mechanische Prüfsicherung Typ 24T-MSPS dient der Überprüfung der Auslösung von Sicherungs- lasttrennschaltern. Die Prüfsicherungen besteht aus einem zylindrischen Sicherungskörper ähnlich einer HH-Sicherung und enthält eine mechanische Auslösevorrichtung mit Zeitschaltwerk und Schlagbolzen.

Prüfung der Auslösung
mit Zeitschaltwerk 100s
mit Verlängerungen für die jeweiligen Spannungen

02.2016: Kurzschluss-Richtungs und Erdschluss-Richtungsanzeiger für alle Schaltanlagen.

Auch als Retrofit in allen bestehenden Schaltanlagen.

Kurzschluss-Richtungs und Erdschluss-Richtungsanzeiger

Typ ComPassB

Monitoring U,I,f
Lastmonitoring P,Q,S,cos phi
kommunizierbar Modbus, RS485

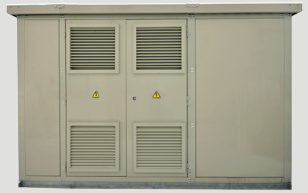

01.2016: ormaset.m ist eine fabrikfertige Trafostation aus Metall geprüft gemäss IEC-62271-202

Trafostation aus Metall bis 36kV. Mit MS Trafo, MS Schaltfelder und NS Tabelau.

Typ ormaset.m

bis 36 kV
max. 1 Trafo bis 1000kVA
1 NS Tableau
MS Schaltfeld bis 4 Funktionen
geprüft gemäss IEC-62271-202
