01.2025: Cellules de distribution secondaire
Cellules CGM.zero24
- 24kV, 630A, 20kA/1s, IAC-AFL(R) 20kA/1s
- GWP = 0
- sans gaz F
- cellules compactes ou modulaires extensible
01.2025: Cellules de distribution primaire
Cellules SBP.zero24
- 24kV, jusqu'à 2000A, 25kA/3s, IAC-AFL(R) 25kA/1s
- GWP < 1
- sans gaz F
- cellules modulaires extensible
- simple jeu de barres
04.2022: Adaptateur pour le contrôle des câbles
Adaptateur pour le contrôle des câbles
Les adaptateurs pour le contrôle des câbles servent, au niveau des prises de courant, d'accès galvanique au conducteur pour la localisation des défauts de câble, le contrôle des câbles, la comparaison des phases, etc.
Le 400TR est destiné aux garnitures suivantes :
- Connecteur en T 400TE
- Connecteur en T 400TB/G
- Conneteur en T 440TB/G
- Connecteur de couplage 440PB/G
- Connecteur en T 430TB/G
- Connecteur de couplage 300PB/G
Le 800TR est destiné aux garnitures suivantes :
- Connecteur en T 480TB/G,
- Connecteur en T 484TB/G
- Connecteur en T 489TB/G
- Connecteur de couplage 800PB/G, 804PB/G
- Connecteur de couplage 809PB/G

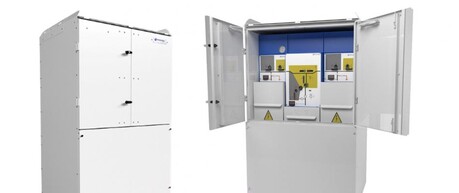

Option de cellules pour des applications en extérieur
Ormazabal a conçu une nouvelle option de cellules pour des applications en extérieur. De cette façon, les cellules des familles CGMcosmos, CGM.3 et CGM.800 peuvent être équipées d’une enveloppe pour leur installation en extérieur.
La conception des cellules garantit leur fonctionnement correct et leur durabilité, aussi bien dans des conditions normales de service en extérieur, définies selon la norme CEI 62271-1, que dans des emplacements avec des atmosphères agressives (catégorie HCR, High-Corrosion-Resistance) ou dans des zones avec une radiation solaire élevée.
Ormazabal propose différentes configurations, dans des schémas à 2, 3 et 4 fonctions non extensibles, afin de s’adapter aux besoins de nos clients.
2 options de sortie de gaz sont également présentées: sortie de gaz à la fosse et sortie de gaz vers le haut, toutes deux avec une classification de l'arc interne jusqu’à IAC AFLR 25 kA 1 s, d'après CEI 62271‑200.
05.2020: Option de cellules pour des applications en extérieur
CGM.800 Schaltanlagen
- CGM.800 avec simple jeu de barre
- La nouvelle cellule de distribution moyenne tension de la série CGM.800 sert de lien entre les niveaux de distribution 630A et 1250A. Là où peuvent circuler des courants plus hauts et des courts-circuits plus élevée.
- Tensions jusqu'à 36 kV
- Ir: 800A
- Ik: 25kA (1-3s)
- cellules disponible: cellules de lignes L, cellules de protection fusibles P, disjoncteurs V
05.2019: CGM.800 Cellules avec jeu de barre 800A

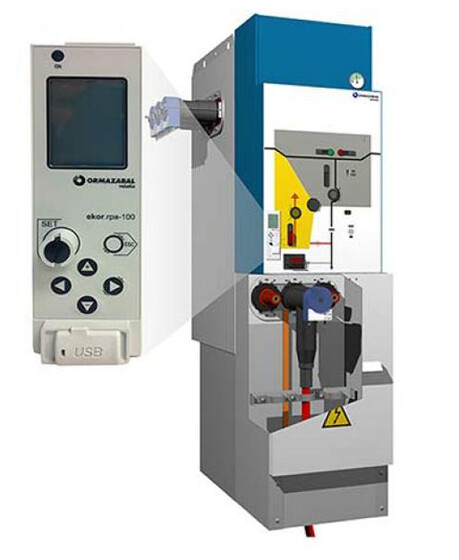

L’unité de protection multifonctionnelle, mesure et contrôle ekorRPA
- ekorRPAL’unité de protection multifonctionnelle, mesure et contrôle ekorRPA fournit des options de hardware et des niveaux de fonctionnalité évolutifs pour répondre parfaitement aux conditions de protection requises. Elle permet également de choisir la solution la plus effective pour les applications HTA.
Toutes ces caractéristiques remplissent les conditions actuelles et futures du réseau de distribution.
Pour répondre à ces demandes, ekorRPA a été conçue d’après les normes internationales et les recommandations et consignes du code de réseau.
02.2018: L’unité de protection multifonctionnelle, mesure et contrôle ekorRPA
Paire de support fusible en aluminium pour 3 fusibles MT. Pour fixation mural.
- 1 Paire pour trois fusibles
05.2017: Support fusible 24SH-10
Ormazabal fabrique une vaste gamme de transformateurs de distribution immergés dans du liquide diélectrique. Avec une gamme de puissance allant de 25 kVA à 5 000 kVA et des niveaux d'isolation allant jusqu'à 36 kV.
La famille de produits comprend:
- Transformateurs de distribution
- Transformateurs avec pertes réduits
- Transformateurs «Eco-Design»
- Transformateurs pour les chantiers
- Transformateurs ORNI avec 8 pôles côté BT
- Transformateurs de régulation du tension
11.2016: Transformateurs de distribution jusqu'à 36 kV et 5 MVA
Le type 24T-MSPS fusible de test mécaniques utilisés pour vérifier le déclenchement de l'interrupteur de la cellule de protection fusible. La fusible de test est comme une fusible MT avec un corps cylindrique et comporte un dispositif de déclenchement mécanique avec le commutateur temporel et le percuteur.
- Test du déclenchement
- avec 100s de commutation de temps
- avec des extensions pour les tensions correctes
06.2016: Fusible de test pour cellule fusible MT

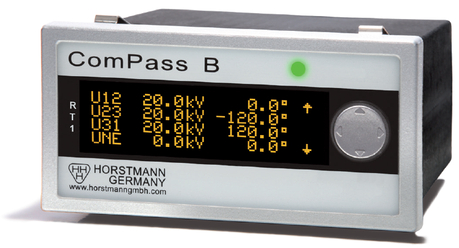

Indication de défaut directionelle et défaut de terre directionelle
type ComPassB
- présence I,U,f
- présence P,Q,S,cos phi
- communication modbus, RS485
02.2016: Indication de défaut directionelle et indication de tension, courant, puissance, fréquence,... Horstmann type ComPassB

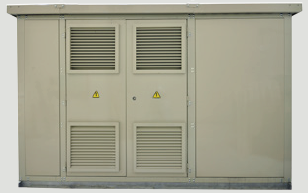

Station transformatrice en métal avec cellules et transfo MT, tableau BT.
type ormaset.m
- max. 1 transfo jusqu'à 1000kVA
- jusqu'à 36kV
- 1 tableau BT
- Cellules MT jusqu'à 4 fonctionnes
- selon IEC-62271-202
01.2016: Ormaset.m est une station transformatrice métallique préfabriqué selon la norme IEC 62271-202
